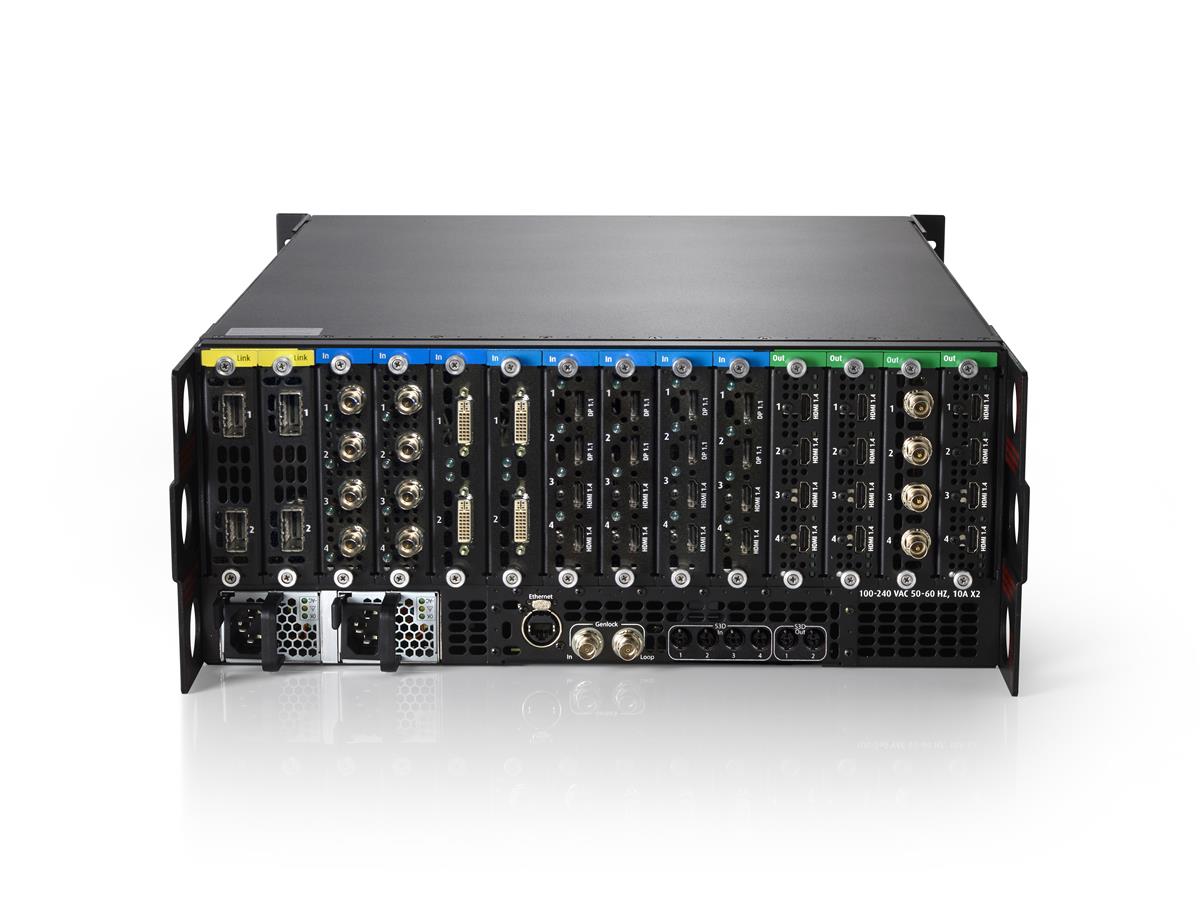

Système E2 BARCO (28 in / 14 out) 2K et 4K
Caractéristiques physiques
- Dimensions : Format Rack 4U (prof. 62.2cm)
- Consommation électrique : 850w
- Poids : 31 Kg
Caractéristiques principales
- Système info décors panoramique 14 sorties
- 28 Entrées : HDMI, DVI, SDI, HD-SDI, DP
- Gestion simultanée de plusieurs PIP différents
- Déplacement dynamique des PIP ajustables
- Gestion du Soft-Edge (projection panoramique)
- Canvas (gestion espace pixellaire)
Lire la suite
Plaçant la barre très haut en matière de gestion des écrans en direct, le système de présentation E2 restitue une image de qualité supérieure, une densité exceptionnelle en entrée et en sortie, une évolutivité et une durabilité importantes. Prenant en charge des entrées et des sorties 4K natives, il s’agit du premier système de gestion d’écran capable de gérer l’association de projecteurs 4K, de taux d’actualisation allant jusqu’à 60 Hz, de l’échantillonnage intégral des couleurs 4:4:4 et du traitement 12 bits. Système véritablement polyvalent, il propose huit sorties PGM combinables et quatre sorties Aux converties permettant de maîtriser totalement la projection avec un seul boîtier. L’E2 peut être relié à plusieurs autres châssis E2 afin de créer des supports de traitement des pixels extrêmement larges dans le but d’accueillir les plus grands écrans disponibles.
Grâce à ses entrée et sortie 4K à 60p, l’E2 dispose d’une puissance de traitement des pixels impressionnante. Ce système conforme à la norme HDCP est en mesure de gérer toutes les configurations possibles, entrées natives ou converties, câble unique 4K60p, deux connecteurs ou quatre, etc. Avec 32 entrées et 16 sorties possibles, le système E2 offre un contrôle total de l’écran. L’E2 peut prendre en charge jusqu’à 32 images PiP en HD ou 8 images PiP en 4K. Les couches peuvent être configurées pour supporter une combinaison de résolutions HD et 4K, ce qui maximise la flexibilité du système. Grâce à son châssis associable, il peut facilement être étendu au delà des capacités d’un unique boîtier sans nécessiter un traitement et un routage matriciel supplémentaires pour distribuer les signaux. Actuellement, le chaînage dans E2 peut supporter jusqu’à huit processeurs pour un total de 32 sorties 4K, avec la perspective d’augmenter ce chiffre à l’avenir.
L’E2 est doté d’une interface utilisateur multiplateforme simple associée à une ergonomie organisée autour d’écrans tactiles. Les préconfigurations étant stockées sur le châssis, il permet de commander aisément les systèmes tiers. De multiples utilisateurs peuvent commander le système simultanément, et l’API permet aux développeurs tiers de créer des programmes et des interfaces de commande personnalisés. Grâce à sa conception modulaire, les utilisateurs peuvent très simplement ajouter une nouvelle carte d’entrée ou de sortie permettant de prendre en charge les futures interfaces de signaux. Cette modularité garantit également une maintenance optimale, car les utilisateurs peuvent facilement remplacer une carte d’entrée ou de sortie endommagée, sans avoir besoin d’expédier ou de remplacer le boîtier dans son ensemble.
Conçu pour le secteur de l’événementiel et du direct, le système E2 robuste est doté d’un châssis en acier qui lui permet de supporter les conditions extrêmes imposées par une vie passée sur la route. En outre, il permet de commander les écrans à partir de quatre unités de rack au faible encombrement, ce qui en facilite l’expédition et l’installation. Et grâce à ses cartes et à ses alimentations à double redondance modulaires, l’E2 est extrêmement fiable et facile à entretenir sur site.
L’E2 propose un système de gestion des couches extrêmement flexible. Il se base dans un premier temps sur une couche d’arrière-plan non redimensionnée dont la résolution est similaire à celle de l’écran de destination. En tant que couche d’arrière-plan de mixage non redimensionnée, elle n’utilise aucune des couches de mise à l’échelle utiles. Avec jusqu’à 32 couches disponibles en HD, l’E2 peut personnaliser la configuration des couches pour répondre aux besoins de votre application. Les couches produisent des effets PiP ou KEY, et peuvent être configurées pour les résolutions HD, double liaison (2 560 x 1 600 ou 3 840 x 1 200 max.) ou 4K. Chaque destination dispose de couches dédiées, ce qui vous permet de savoir combien de sources sont disponibles. Ces couches peuvent également être configurées en tant que couches uniques avec des transitions de coupure, ou deux convertisseurs peuvent être associés pour créer une couche de mixage. Chaque destination peut prendre en charge une combinaison de convertisseurs, de couches uniques, d’images PiP ou Key, et différentes tailles de couches, afin de créer une image composite à l’écran.
